工作原理

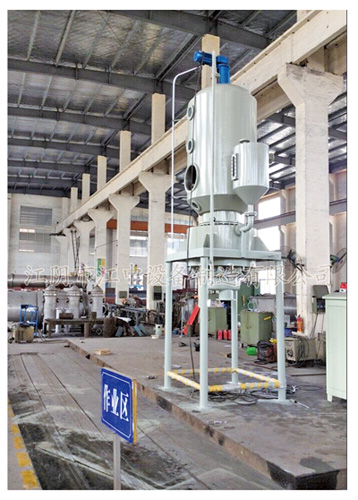

標準蒸發器,也叫中 央循環管式蒸發器為常見的短管蒸發器, 它主要由加熱室、蒸發室、中 央循環管和除沫器組成。蒸發器 的加熱器由垂直管束構成,管束中 央有一根直徑較大的管子, 稱為中 央循環管,其截面積一般為管束總截面積的50%~100%。
當加熱蒸汽(介質)在管間冷凝放熱時,由于加熱管束內單位 體積溶液的受熱面積遠大于中 央循環管內溶液的受熱面積,因此,管束中溶液的相對汽化率就大于中 央循環管的汽化率,所 以管束中的氣液混合物的密度遠小于中 央循環管內氣液混合物 的密度。這樣造成了混合液在管束中向上,在中 央循環管向下 的自然循環流動。混合液的循環速度與密度差和管長有關。密 度差越大,加熱管越長,循環速度越大。但這類蒸發器受總高 限制,通常加熱管為1~2m,直徑為32~75mm,長徑比為20~40。
優點
結構簡單、緊湊,制造方便,操作可靠,投資費用少。它適用 于粘度適中,結垢不嚴重,及腐蝕性不大的場合。有結晶析出 時增設攪拌器,中 央循環管式蒸發器在工業上的應用較為廣泛。
